제품 설명 |
|
 |
6자유도 Active 제어 |
|

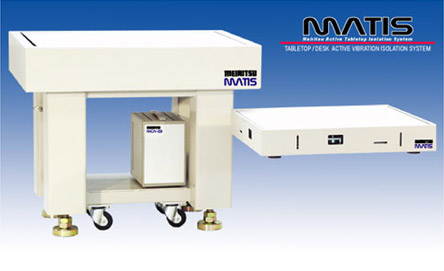

사용 환경에 알맞게 Desk & Tabletop 2가지 Type을 선택 가능 |
|
2Hz 부근의 저주파 대역의 진동을 Passive Isolator와 비교하여 1/30까지 감쇠 |
|
Pneumatic Type의 Active Isolator |
|
장소에 구애받지 않고 설치되도록 소형으로 제작 |
|
|
제품 용도 |
|
|
AFM |
|
STM |
|
Confocal 레이져 현미경 |
|
간섭계 시스템 |
|
3차원 표면형상 측정기 |
|
레이져 변위계 시스템 |
|
각종 정밀측정, 정밀 가공기 |
|
|

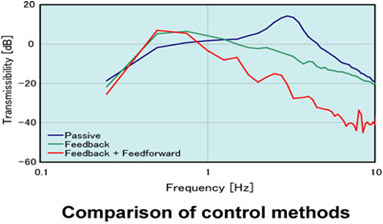

제품 성능 |
|
제품 모델 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Model |
|
MATIS (Tabletop) |
|
MATIS (Desk) |
|
Controller |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ATT-0605 |
|
ATT-0806 |
|
ATT-1007 |
|
ADT-0605 |
|
ADT-0806 |
|
ADT-1007 |
|
MCA-2B |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Product
Dimensions (mm) |
|
623x543x103 |
|
804x604x166 |
|
1004x704x166 |
|
702x602x750 |
|
902x702x750 |
|
1102x802x750 |
|
177x280x260 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Product Weight
(kg) |
|
40kg |
|
80kg |
|
125kg |
|
100kg |
|
125kg |
|
150kg |
|
5.5kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Top Plate Dimensions (mm) |
|
590x510 |
|
800x600 |
|
1000x700 |
|
590x510 |
|
800x600 |
|
1000x700 |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Payload Weight (kgf) |
|
150kg |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Air Pressure (MPa) |
|
0.35MPa ~ 0.8MPa (Dry Clean Air) |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Power Supply Voltage |
|
- |
|
AC 100V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Power Consumption |
|
- |
|
210W |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Isolation Method |
|
Linear motor vibration control |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Damping Method |
|
Linear motor vibration control |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Leveling Method |
|
Mechanical valve leveling |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Degrees of Freedom |
|
6 |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
